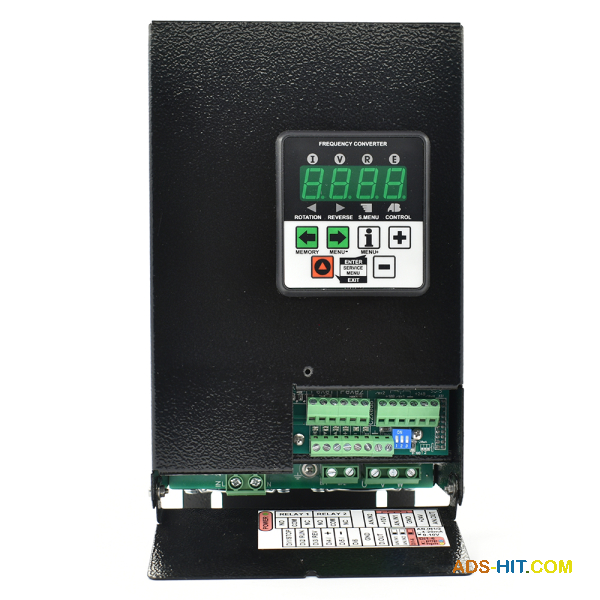

Перетворювачі частоти потужністю CFM 210/ 0. 18 - 5. 5кВт із живленням від однофазної мережі! Опис
Перетворювачі частоти серії CFM210 є флагманом нашої компанії, і займають перше місце в рейтингу, за рахунок високого попиту і довіри до даної моделі. Високий попит на дану серію обумовлений насамперед підтримкою потужностей електродвигунів до 3. 3 кВт включно з підключенням перетворювача в звичайну розетку 220В. Важливим є і той факт, що перетворювачі даної серії є представниками «традиційного виду частотника в його типовому корпусі з примусовим повітряним охолодженням і максимально повною комплектацією зовнішніми входами, виходами і різним програмним функціоналом. Основні технічні характеристики перетворювачів даної серії наведені нижче в таблиці. Харчування
Напруга живлення Uвх
1ф х 220 В (+10%, -15%) Частота напруги живлення
45 – 66 Гц
Вихід
Вихідна напруга
3ф х 0. . . Uвх (з ККМ 0. . . 275В) Вихідна частота
0; 1 - 800 Гц
Похибка формування частоти
0. 05 Гц
Вид ШІМ модуляції
Вектор напруги
Підключення двигуна
Стандартний трифазний асинхронний двигун 220В із з'єднанням обмоток трикутником «∆»
Система управління
Режим управління
■ Скалярний U/ƒ з лінійною (пропорційної) ха-діагнозами. ■ Скалярний U/ƒ квадратичних характеристикою. ■ Скалярний U/ƒ примусовою характеристикою. ■ Покращене скалярний U/ƒ з автоматичною компенсацією моменту і ковзання. Частота керування силовим модулем
3 – 6 – 9 – 12 кГц
Завдання швидкості обертання
■ Аналогові входи
■ Цифрові входи
■ Панель управління
■ ПІД регулятор
■ Інтерфейс зв'язку RS485
Роздільна здатність: 0, 1% для аналогового входу
0, 1 Гц для панелі управління і цифрових входів
Режими гальмування
■ Гальмування постійним струмом
■ Гальмування з застосуванням гальмівного резистора
Охо лодження
Примус ове повітряне охолодження
Входи / виходи управління
Аналоговий вхід
2 аналогових входи AN. IN1 і AN. IN2: ■ в режимі напруги: 0. . . 10 В, Rвх ≥ 50 кОм
■ в режимі струму: 0(4) . . . 20 мА, Rвх = 220 Ом
Цифровий вхід
6 гальванічно розв'язаних від мережі цифрових входів з перемикається полярністю: NPN
■ активний рівень: 0
■ неактивний стан: 20. . . 24 В
PNP
■ активний рівень: 20. . . 24 В
■ неактивний стан: 0
Опір Rвх ≥ 4 кОм. Аналоговий вихід / вихід з відкритим колектором
1 аналоговий вихід: ■ 0. . . 10В
1 цифровий вихід з відкритим колектором: ■ до 1А /0. . . 40В
Повністю програмований джерело сигналу. Релейний вихід
2 реле з перекидними контактами: ■ коммут. навантаження: 250 В / 10А (АС) Повністю програмований джерело сигналу. Зв'язок
Апаратні можливості і протокол
Підтримка комунікаційного модуля RS485 з гальванічно ізольований каналом. Протокол обміну Modbus RTU. Швидкість передачі
4800, 9600, 19200, 38400, 56000 або 115200 біт/с
Доп. можливості
Можливість зміни параметрів ПЧ. Реалізовано управління з ПК з можливістю зміни конфігурації. Доп. функції
Лічильник метражу
Дозволяє використовувати ПЧ в системах з конвеєрними і протягивающими механізмами, в яких необхідно контролювати отмеренную довжину або кількість продукту в штуках. Вбудований ПІД-регулятор
Дозволяє налаштувати до 8 незалежних кроків управління двигуном за заданою тахограмі. Програмований сценарій
Два режими формування сигналу завдання, можливість зміни полярності сигналу помилки регулювання та інших параметрів ПІД. Управління конфігураціями
Можливість зберігати і завантажувати користувальницькі конфігурації в енергонезалежну пам'ять ПЧ. Наявність заводський конфігурації для швидкого скидання ПЧ на заводські налаштування. Захист
■ від струмових перевантажень перетворювача
■ від перенапруги на шини постійного струму
■ від зниження напруги на шині під час роботи
■ від роботи двигуна на двох фазах
■ від перевантаження двигуна
■ від недовантаження двигуна (відключається) ■ від втрати зв'язку RS485
■ від перегріву перетворювача або електродвигуна
■ від міжфазної КЗ
■ від КЗ на землю будь-якої з фаз
■ від КЗ в колі гальмівного резистора
■ системні та інші помилки
